اکثر اپراتورهای ژنراتورهای گازسوز دائمکار، با چالش مخرب «میسفایر» (Misfire) یا احتراق ناقص دستوپنج نرم میکنند.
هرگز لرزشهای جزئی یا تغییر صدای اگزوز را نادیده نگیرید. این بیتوجهی، دستگاه شما را در معرض خسارات سنگینی قرار میدهد.
عواقب این اشتباه میتواند شامل موارد زیر باشد:
- ذوب شدن کاتالیزور
- خرابی توربوشارژر
- شکستن میللنگ
ما در این مقاله تخصصی به عنوان مرجع تأمین لوازم جانبی ژنراتور گازی کاترپیلار، علل فنی احتراق ناقص را موشکافی میکنیم و با آموزش جامع عیب یابی میس فایر ژنراتور گازسوز، راهکاری عملی جلوی پایتان میگذاریم تا از توقف ناخواسته نیروگاهتان جلوگیری کنید. اگر میخواهید علت افت توان دستگاهتان را پیدا کنید، جای درستی آمدهاید.
میسفایر (Misfire) دقیقاً چیست؟
به زبان ساده مهندسی، زمانی که فرآیند احتراق در یک یا چند سیلندر به درستی انجام نشود، لزوم عیب یابی مطرح میشود. در موتورهای گازسوز، برای ایجاد نیرو به سه عامل اصلی نیاز داریم که به آن “مثلث احتراق” میگویند:
-
سوخت مناسب: نسبت دقیق گاز و هوا (AFR).
-
تراکم (Compression): فشار کافی داخل سیلندر.
-
جرقه (Ignition): جرقه قوی و به موقع شمع.
اگر هر یک از این اضلاع ناقص باشد (مثل یک رفاقت سه نفره که یکی از اعضا غایب باشد!)، سیلندر “میسفایر” میدهد؛ یعنی یا اصلاً منفجر نمیشود (Dead Cylinder) و یا انفجار ضعیفی دارد.
نکته مهم: در ژنراتورهای مدرن مثل MWM سری TCG 2020 یا پرکینز سری 4000، سیستم کنترل الکترونیکی (ECU) معمولاً این اختلال را با کدهای خطایی مثل “Combustion Misfire” یا تغییر دمای اگزوز (EGT Deviation) نشان میدهد که فرآیند عیب یابیز را برای تکنسینها هدفمندتر و سریعتر میکند.
علائم ظاهری میسفایر در ژنراتور
قبل از اینکه به سراغ تجهیزات پیشرفته بروید یا دستگاه دیاگ را وصل کنید، میتوانید با مشاهده علائم زیر، اولین قدمها را برای عیب یابی میس فایر ژنراتور گازسوز بردارید:
- لرزش غیرعادی: در این حالت موتور اصطلاحاً “تک کار میکند” و لرزشهای هارمونیک شدیدی در شاسی احساس میشود.
- صدای پتپت از اگزوز: صدای خروجی اگزوز یکنواخت نیست و ضربات نامنظم (Misfire pulses) کاملاً مشهود است.
- افت توان (KW Drop): ژنراتور زیر بار کامل نمیرود و با افزایش بار، سریعتر از حد معمول دچار خطای “آندر فرکانس” میشود.
- سرد بودن خروجی اگزوز (Manifold): یکی از تکنیکهای سریع در عیب یابی م، استفاده از تفنگ حرارتی (Thermal Gun) است؛ سیلندری که میسفایر دارد، دمای مانیفولد خروجی آن به وضوح کمتر از بقیه است.
۱. سیستم جرقهزنی (Ignition System): متهم ردیف اول
آمارها نشان میدهد در بیش از ۷۰٪ مواقع، علت اصلی که تکنسینها را مجبور به عیب یابی میکند، نقص در سیستم جرقه است. به دلیل ولتاژ بسیار بالای مورد نیاز برای اشتعال گاز طبیعی، کوچکترین ضعف در این سیستم باعث احتراق ناقص میشود.
- شمع ژنراتور گازی (Spark Plugs):

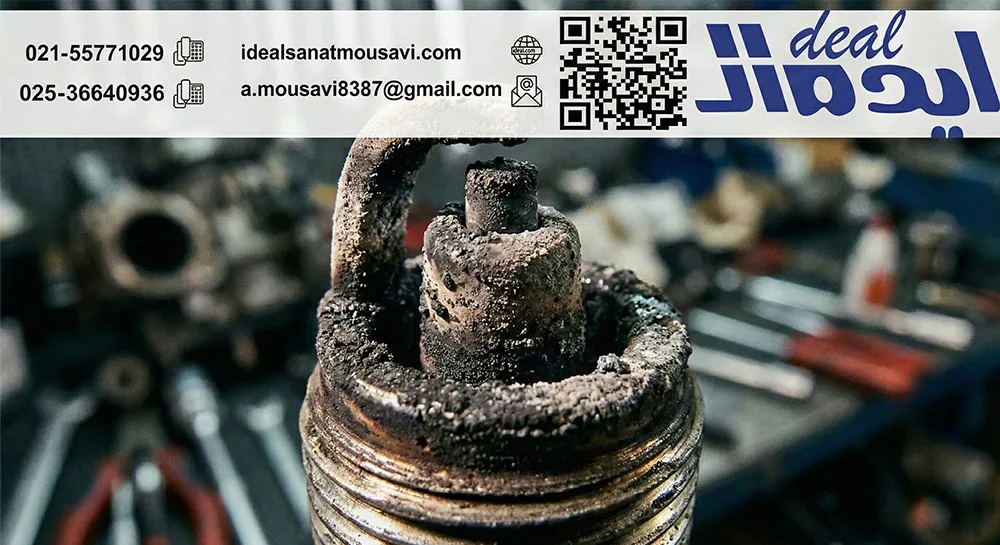

فرسودگی الکترودها، افزایش گپ (Gap) بیش از حد استاندارد، یا رسوبگرفتگی (Fouling) از عوامل اصلی هستند. توجه داشته باشید که استفاده از شمع ژنراتور گازی غیر اورجینال، به دلیل مقاومت حرارتی پایین، عمر بسیار کوتاهی در موتورهای دائمکار دارد.کویلها (Ignition Coils):
گرمای شدید موتور، کویلهای مدادی یا خارجی را نیمسوز میکند و نشتی جریان در این قطعات، جرقهها را ضعیف و نامنظم میسازد.
وایر شمع و بوت (HT Leads):
ترکهای ریز روی روکش وایر، ولتاژ را میدزدند و آن را روی بدنه موتور تخلیه میکنند. بسیاری از تکنسینها در فرآیند عیب یابی میس فایر ژنراتور گازسوز، این چالش مخفی را نادیده میگیرند و سردرگم میشوند.
آیا شمع یا کویل ژنراتور شما نیاز به تعویض دارد؟
ما قطعات اصلی MWM و Perkins را با ضمانت اصالت تأمین میکنیم.
مشاهده و خرید قطعات سیستم جرقه
۲. مشکلات سوخترسانی و ترکیب هوا (Fuel & Mixture)
اگر پس از بررسی سیستم جرقه مطمئن شدید که شمع ژنراتور گازی و کویلها سالم هستند، مرحله بعدی در عیب یابی میس فایر ژنراتور گازسوز، تحلیل دقیق مثلث احتراق در بخش سوخت است. موتورهای گازسوز صنعتی حساسیت فوقالعاده بالایی به نسبت هوا به سوخت (Lambda) دارند.
- انژکتورهای گاز:
گرفتگی نازلها یا خرابی شیر برقی انژکتور باعث میشود حجم گاز کافی به محفظه احتراق نرسد (Lean Misfire). این مورد یکی از رایجترین چالشها در عیب یابی میس فایر ژنراتور گازسوز است که معمولاً با شستشوی انژکتور یا تعویض آن برطرف میشود. - نشتی هوا (Vacuum Leak):
هرگونه نشتی در واشر مانیفولد هوا یا اتصالات سیستم توربوشارژر باعث ورود هوای اضافه و کنترلنشده به سیلندر میشود. این هوای مازاد، مخلوط گاز را بیش از حد رقیق کرده و منجر به احتراق ناقص و ریپ زدن موتور میگردد. - نوسان در کیفیت و فشار گاز:
تغییر در ارزش حرارتی گاز (متان نامبر) یا وجود ناخالصی و رطوبت در خط سوخت، میتواند باعث بروز “ناک” یا میسفایر شود. در فرآیند عیب یابی میس فایر ژنراتور گازسوز، همواره باید فشار گاز ورودی به رگولاتور را در حالت زیر بار (On-Load) چک کنید.
۳. مشکلات مکانیکی و کمپرس (Mechanical Issues)
این پرهزینهترین سناریو در فرآیند عیب یابی میس فایر ژنراتور گازسوز است. باید بدانید که اگر سیلندر تراکم (Compression) کافی نداشته باشد، حتی با نصب بهترین شمع ژنراتور گازی و تنظیم دقیق سوخت هم انفجاری رخ نخواهد داد. نقص مکانیکی یعنی ضلع سوم مثلث احتراق از بین رفته است.
- سوپاپها و سیت:
سفت بودن بیش از حد فیلر سوپاپ (Valve Lash) یا سوختن و خوردگی سیت سوپاپ، باعث میشود سیلندر به خوبی آببندی نشود. در نتیجه، هنگام بالا آمدن پیستون، فشار فرار میکند و فرآیند عیب یابی میس فایر ژنراتور گازسوز شما را به سمت باز کردن سرسیلندر هدایت میکند. - رینگ و پیستون:
شکستن رینگهای پیستون یا ایجاد خط و خراش عمیق روی بوش سیلندر (Scoring) منجر به افت شدید فشار تراکم میشود. اگر در هنگام ریپ زدن موتور، بخار روغن زیادی از لوله ونت (Breather) خارج میشود، احتمالاً در عیب یابی میس فایر ژنراتور گازسوز به خرابی رینگ و پیستون رسیدهاید.
* پیشنهاد فنی: همیشه قبل از باز کردن کامل موتور، تست کمپرس سنجی یا تست “لیک داون” (Leak-down test) را انجام دهید.
چگونه میسفایر را تشخیص دهیم؟ (تکنیک تعویض قطعه)
بهترین و سادهترین روش برای تکنسینها جهت شروع فرآیند عملی عیب یابی میس فایر ژنراتور گازسوز، استفاده از “تست جابجایی” یا همان Swap Test است. این متد به شما اجازه میدهد بدون نیاز به ابزار آزمایشگاهی پیچیده، قطعه معیوب را شناسایی کنید.
فرض کنید سیستم کنترلی یا دمای مانیفولد، سیلندر شماره ۴ را به عنوان سیلندر دارای خطا نشان میدهد. برای یافتن علت، این مراحل را دنبال کنید:
- مرحله اول (تست شمع): شمع سیلندر ۴ را با شمع سیلندر ۱ (که سالم است) جابجا کنید. اگر پس از استارت مجدد، خطا به سیلندر ۱ منتقل شد، نتیجه میگیریم که شمع ژنراتور گازی آن سیلندر خراب است و باید تعویض شود.
- مرحله دوم (تست کویل): اگر خطا همچنان روی سیلندر ۴ باقی ماند، کویل سیلندر ۴ را با یک سیلندر سالم جابجا کنید. اگر خطا منتقل شد، کویل خراب است. این یکی از کلیدیترین مراحل در عیب یابی میس فایر ژنراتور گازسوز برای تفکیک ایرادات برقی است.
- مرحله سوم (بررسی زیرسیستمها): اگر با جابجایی شمع و کویل، باز هم خطا روی سیلندر ۴ ثابت ماند، ایراد فراتر از جرقه است. در این مرحله باید تست کمپرس سیلندر انجام شود و وضعیت انژکتور، وایرها و سایر لوازم جانبی ژنراتور گازی کاترپیلار یا برند مورد نظر به دقت بررسی گردد.
<
روشهای پیشرفته عیبیابی (مخصوص تکنسینهای ارشد)
تست جابجایی برای تشخیصهای اولیه عالی است، اما برای انجام دقیق و مهندسی عیب یابی میس فایر ژنراتور گازسوز در نیروگاههای مقیاس بزرگ (DG) نیاز به ابزارهای دقیقتری دارید. اگر مسئولیت نگهداری از موتورهای حساس سری ۴۰۰۰ پرکینز یا TCG 2020 امدبلیوام را دارید، بررسی پارامترهای زیر حیاتی است:
۱. آنالیز دمای اگزوز (EGT Monitoring)
در ژنراتورهای هوشمند، هر سیلندر یک سنسور ترموکوپل روی مانیفولد دود دارد. انحراف دما (Temperature Deviation) شاهکلید حل معما در مبحث عیب یابی میس فایر ژنراتور گازسوز است:
- دمای خیلی پایین: نشانه قطعی عدم احتراق (Misfire) است. سوخت وارد میشود اما نمیسوزد و خنک خارج میشود.
- دمای خیلی بالا: نشانه “پسسوزی” (After-burning) است. یعنی احتراق با تاخیر انجام میشود و شعله تا داخل اگزوز کشیده میشود. این حالت معمولاً به دلیل تایمینگ اشتباه جرقه یا خرابی سوپاپ دود رخ میدهد.
۲. تست نشتی کمپرس (Leak-Down Test)
گاهی اوقات کمپرس وجود دارد اما “کم” است. با دستگاه لیک-داون، هوا را با فشار وارد سیلندر میکنید و میبینید از کجا فرار میکند:
- صدای هوا از اگزوز: سوپاپ دود آببندی نیست.
- صدای هوا از منیفولد هوا: سوپاپ هوا نشتی دارد.
- صدای هوا از درب روغن (کارتل): رینگهای پیستون ضعیف شدهاند و کمپرس به کارتل نفوذ میکند.
تاثیر کیفیت گاز ایران بر میسفایر ژنراتورها
یکی از نکاتی که در دفترچههای راهنمای انگلیسی (Manuals) پیدا نمیکنید، اما در پروسه عیب یابی میس فایر ژنراتور گازسوز در ایران بسیار تعیینکننده است، بحث کیفیت گاز شهری و صنعتی است. نوسان در “عدد متان” (Methane Number) میتواند تمام تنظیمات ECU را بهم بریزد.
وقتی ناخالصی گاز (مثل گوگرد یا رطوبت) بالا میرود، سرعت سوختن شعله تغییر میکند. اگر جرقه در زمان استاندارد زده شود، یا زودتر منفجر میشود (ناک) یا دیرتر (میسفایر). راهکار چیست؟
- ✔
استفاده از سیستمهای فیلتراسیون گاز (Gas Train) قویتر. - ✔
استفاده از شمعهایی با الکترودهای مقاومتر (ایریدیوم/پلاتینیوم) که ما در بخش فروشگاه موجود داریم. - ✔
کاهش جزئی توان دستگاه (De-rating) در روزهایی که فشار گاز شبکه افت میکند.
هزینه پنهان: چرا نادیده گرفتن “ریپ زدن” فاجعهبار است؟
بسیاری از مدیران فنی تصور میکنند اگر موتور با ۱۱ سیلندر (به جای ۱۲ سیلندر) کار کند، مشکلی نیست و فقط توان کم میشود. این بزرگترین اشتباه است! عدم توجه به عیب یابی میس فایر ژنراتور گازسوز میتواند هزینههای تعمیرات را ۱۰۰ برابر کند.
هشدار اقتصادی: هزینه تعویض یک دست شمع اورجینال، کمتر از ۱٪ هزینه تعمیر اساسی (Overhaul) ناشی از شکستن میللنگ است.
وقتی یک سیلندر میسفایر میدهد، این اتفاقات در موتور رخ میدهد:
- عدم توازن میللنگ: ضربات نامنظم باعث پیچش میللنگ و در نهایت بریدن آن میشود (خسارتی چند میلیاردی).
- تخریب کاتالیزور: گاز نسوخته وارد اگزوز داغ شده و در کاتالیزور منفجر میشود. دمای کاتالیزور به بالای ۱۰۰۰ درجه میرسد و ذوب میشود.
- آلودگی روغن: سوخت نسوخته، فیلم روغن روی دیواره سیلندر را میشوید و باعث سایش فلز با فلز (Scuffing) میشود.
چکلیست نهایی قبل از تماس با تعمیرکار
قبل از اینکه درخواست اعزام کارشناس کنید، برای صرفهجویی در هزینه و تکمیل مراحل اولیه عیب یابی میس فایر ژنراتور گازسوز، حتماً این ۵ مورد حیاتی را بررسی کنید:
- ✓
آیا فشار گاز ورودی ثابت است؟ (نوسان فشار قبل از رگولاتور را چک کنید). - ✓
آیا فیلتر هوای ژنراتور تمیز است؟ (فراموش نکنید: کمبود هوا = احتراق ناقص). - ✓
آیا باتریها سالم هستند؟ (ولتاژ پایین ECU باعث خطای کاذب سنسورها میشود). - ✓
آیا عمر شمعها تمام شده؟ (اگر بیش از ۲۰۰۰ ساعت کارکردهاند، احتمالاً منبع مشکل هستند). - ✓
آیا لرزهگیرها سالماند؟ (گاهی خرابی دسته موتور با میسفایر اشتباه گرفته میشود).
پیشگیری بهتر از تعمیر است
برای جلوگیری از توقفهای ناخواسته نیروگاه و بینیاز شدن از فرآیند پرهزینه عیب یابی میس فایر ژنراتور گازسوز، رعایت برنامه نت (PM) زیر ضروری است:
- بازدید و تنظیم دقیق گپ (Gap) شمعها هر ۵۰۰ ساعت کارکرد.
- تعویض به موقع فیلترهای گاز و هوا برای حفظ نسبت سوخت به هوا.
- استفاده از قطعات یدکی اورجینال و
لوازم جانبی ژنراتور گازی کاترپیلار.نکته مهم: قطعات فیک شاید ۳۰٪ ارزانتر باشند، اما میتوانند میلیونها تومان خسارت به موتور بزنند.
سوالات متداول (FAQ) درباره عیبیابی ژنراتور
پاسخ به پرتکرارترین سوالات تکنسینها در فرآیند عیب یابی میس فایر ژنراتور گازسوز:
چرا ژنراتور گازسوز زیر بار خاموش میشود؟
خاموش شدن ناگهانی زیر بار (Load Rejection) معمولاً جدیترین نشانه برای شروع پروسه عیب یابی میس فایر ژنراتور گازسوز است. این اتفاق اغلب به دلیل افت فشار گاز، خرابی سیستم جرقه (میسفایر شدید) یا گرم شدن بیش از حد موتور رخ میدهد. پیشنهاد میکنیم ابتدا فیلتر گاز و سپس وضعیت جرقهزنی شمعها را بررسی کنید.
عمر مفید شمع ژنراتور MWM و پرکینز چقدر است؟
بسته به نوع شمع و کیفیت گاز منطقه، عمر مفید بین ۲۰۰۰ تا ۴۰۰۰ ساعت کارکرد متغیر است. البته تجربه ما در بخش فنی نشان داده که شمعهای ایریدیوم اورجینال، پایداری بسیار بیشتری نسبت به مدلهای نیکلی دارند.
آیا میتوانم از شمع خودرو برای ژنراتور استفاده کنم؟
خیر، هرگز! موتورهای گازسوز صنعتی تراکم و دمای بسیار بالاتری نسبت به خودرو دارند. شمع خودرو در این موتورها فوراً ذوب شده و باعث سوراخ شدن پیستون و خرابی سرسیلندر میشود که هزینه سنگینی روی دستتان میگذارد.
چگونه قطعات اصلی (Genuine) را از تقلبی تشخیص دهیم؟
قطعات اصلی دارای هولوگرام امنیتی، بارکد قابل رهگیری و بستهبندی خاص شرکتی هستند. همچنین کیفیت فینیشینگ فلز و الکترودها در قطعات اصلی بسیار بالاست. با این حال، مطمئنترین راه، خرید از واردکننده معتبر با ضمانت کتبی اصالت است.
نتیجهگیری و تأمین قطعات مطمئن
فرآیند عیب یابی میس فایر ژنراتور گازسوز نیازمند صبر و دقت فنی است. قانون طلایی ما این است: همیشه از سادهترین و ارزانترین قطعات (شمع و وایر) شروع کنید و سپس به سراغ تستهای مکانیکی پیچیده بروید.
ما در ایده آل صنعت موسوی، با تکیه بر سالها تجربه در واردات مستقیم قطعات ژنراتورهای گازسوز، آماده تأمین قطعات اصلی (Genuine) و OEM برای برندهای معتبر جهانی هستیم. اصالت قطعه، تضمین عملکرد بی وقفه نیروگاه شماست.
